品牌型号

品牌：普源精电型号：DS2202A

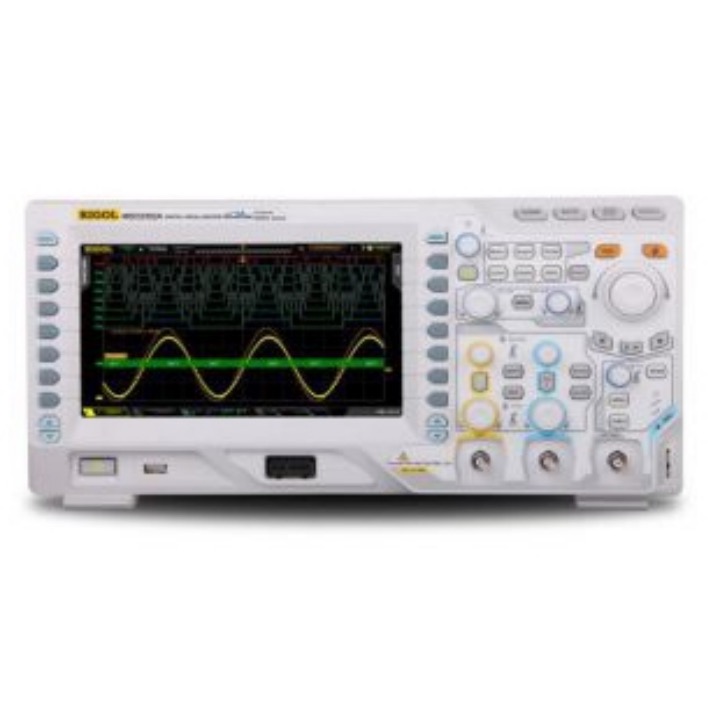

设备图片

主要参数

模拟带宽：200MHz，

模拟通道数2

采样率：2GSa/s，

最大存储深度：56Mpts；

最高波形捕获率52000wfms/s

时基范围

2ns/div至1000s/div

输入阻抗

模拟通道:(1MΩ±1%)||(16pF±3pF)或50Ω±1.5%；

数字通道:(101kΩ±1%)||(8pF±2pF)

垂直灵敏度

模拟通道:500uV/div至10V/div(1MΩ)

或500uV/div至1V/div(50Ω)

数字通道:8个通道1组的可调阈值电平，阈值电平范围±20V，10mV步进

直流精度

±2%满刻度

波形录制与分析

最多可录制65,000帧

标配触发功能

边沿，脉宽，欠幅，斜率，视频，码型，建立/保持，RS232/UART,I2C,SPI

选配触发功能

超幅触发、第N边沿、高清视频触发、延迟触发、超时触发、持续时间触发、USB触发、CAN触发

总线解码

选配串行总线解码:RS232/UART、I2C、SPI、CAN

波形计算

A+B、A-B、AxB、A/B、FFT数字滤波、可编组高级运算、逻辑运算

自动测量

自动测量模拟通道:29种；数字通道12种

接口

USB Host，USBDevice，LAN(LXI)，AUX，支持USB-GPIB(选配)

屏幕

8.0英寸WVGA液晶显示器800x480像素256级灰度显示
